光學鏡頭玻璃鍍膜前后清洗劑試驗報告
一：試驗背景
目前市場上高效的光學玻璃清洗劑需求很高，各種各樣的清洗劑產(chǎn)品良莠不齊，競爭非常激烈。研發(fā)一種自己的清洗劑配方非常有必要。針對這種情況，我選擇了目前市場認可度高，成本低廉，清洗效果極好的產(chǎn)品行業(yè)知名公司產(chǎn)品來做參考和對比試驗。
二：樣品性能
知名產(chǎn)品檢測參數(shù)：
外觀 | 5%PH | 總堿 | 游離堿 | 泡沫/25℃ | 泡沫/50℃ | 含氮量 | 含磷量 | 濃度 | 用途 |
無色透明 | 11.14 | 6.9ml | 3.2ml | 10mm,6mm | 8mm,6mm | 0.5% | 3,9% | 21% | 清洗 |
1、針對鍍膜前玻璃上的研磨粉，手印等臟污有極好的清洗效果；
2、針對鍍膜后玻璃上的油污，手印等有極好的清洗效果；
3、泡沫極低，水洗極好，對白點有很好的效果；
4、樣品呈弱堿性，對玻璃及其表面的光學鍍膜層都無影響。
三：試驗要求
清洗干凈，不腐蝕
四：配方參數(shù)
針對樣品參數(shù)和性能做此配方，并檢測物化參數(shù)
成分 | 百分比 |
PA-2 | 20% |
RF-25-1 低泡表面活性劑（濃縮液體高堿） | 5% |
純堿 | 2% |
二乙二醇丁醚 | 3% |
水 | 70% |
檢測出物化參數(shù)
外觀 | 5%PH | 總堿 | 游離堿 | 泡沫/25℃ | 泡沫/50℃ | 含氮量 | 含磷量 | 濁點 | 用途 |
黃色透明 | 11.08 | 7.1ml | 3.0ml | 5mm,2mm | 4mm,1mm | 0 | 3.5% | >85℃ | 清洗 |
五：試驗對比

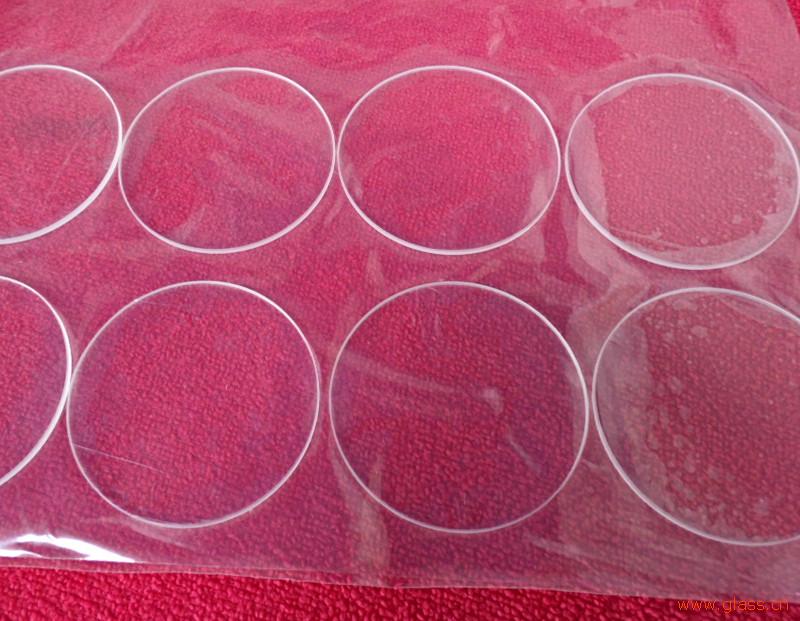

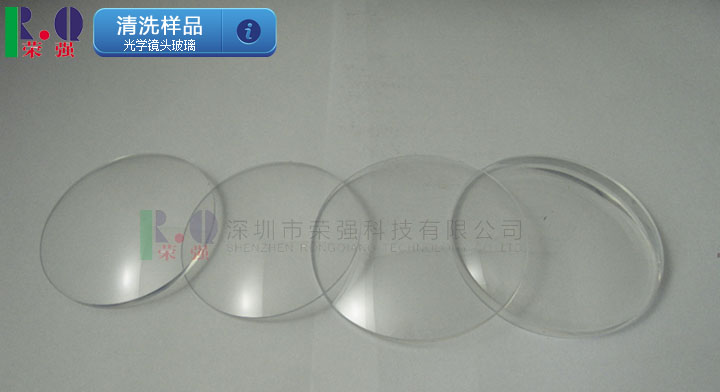

| 測試工件： | 未清洗的鍍AR膜光學玻璃20片、未清洗的鍍AR膜前光學玻璃20片。 |
| 清洗流程 | 浸泡清洗槽→純水水洗→純水慢拉→烘干→強光下觀察清洗效果 |
清洗工藝：
清洗方式 | 濃度 | 溫度 | 時間 | 清洗數(shù)量 |
浸泡 | 5% | 55℃ | 300s | 5組x 2片 |
腐蝕對比:取鍍膜后光學玻璃，同清洗條件浸泡20min觀察玻璃和鍍膜層的腐蝕情況
處理方式 | 濃度 | 溫度 | 時間 | 清洗數(shù)量 |
浸泡 | 5% | 55℃ | 20min | 3組x 2片 |
六：試驗數(shù)據(jù)
單片清洗效率 | 鍍膜前清洗效率 | 鍍膜后清洗效率 | 腐蝕情況 | |
知名產(chǎn)品 | >95% | 9片全部合格 | 10片合格 | 20min部分微腐蝕 |
配方樣品 | >95% | 10片全部合格 | 10片全部合格 | 20min未腐蝕 |
七：試驗結(jié)論
經(jīng)對比測試，配方樣品鍍膜前玻璃清洗，鍍膜后玻璃清洗都與行業(yè)知名公司產(chǎn)品效果相當，此次小樣測試通過。與客戶和業(yè)務員溝通后，生產(chǎn)成本也能被客戶接受?？梢苑判耐扑]給客戶做大批量生產(chǎn)。
附錄：產(chǎn)品介紹
1、RF-25-1低泡表面活性劑（濃縮液體高堿）
http://www.4006666986.com.cn/sta_pro/96.html
2、PA-2
http://www.4006666986.com.cn/sta_pro/206.html
試驗地點：深圳市榮強科技有限公司技術(shù)部實驗室
