鍍ITO膜光學(xué)玻璃專用清洗劑試驗報告
一：試驗背景
目前市場上高效的光學(xué)玻璃清洗劑需求很高，各種各樣的清洗劑產(chǎn)品良莠不齊，競爭非常激烈。研發(fā)一種自己的清洗劑配方非常有必要。針對這種情況，我選擇了目前市場認(rèn)可度高，成本低廉，清洗效果極好的產(chǎn)品行業(yè)知名公司產(chǎn)品來做參考和對比試驗。
二：樣品性能
知名產(chǎn)品檢測參數(shù)：
外觀 | 5%PH | 總堿 | 游離堿 | 泡沫/25℃ | 泡沫/50℃ | 含氮量 | 含磷量 | 濃度 | 用途 |
無色透明 | 8.22 | 0.5ml | 0ml | 10mm,6mm | 5mm,3mm | 0.5% | 0 | 22.3% | 清洗 |
產(chǎn)品優(yōu)點：
1、針對鍍ITO膜后玻璃上的研磨粉，手印等臟污有極好的清洗效果；
2、弱堿偏中性，對ITO之類的光學(xué)鍍膜層都無腐蝕；
3、泡沫極低，水洗極好。
產(chǎn)品缺點：未發(fā)現(xiàn)。
三：試驗要求
1、 清潔表面殘留粉塵及玻璃硝；
2、去除指印狀乳膠粉塵；
3、清洗劑作業(yè)中不易出現(xiàn)泡沫；
4、不傷ITO鍍膜層。
四：配方參數(shù)
針對樣品參數(shù)和性能做此配方，并檢測物化參數(shù)。
成分 | 百分比 |
PA-E（分散劑） | 5% |
RF-25-1 低泡表面活性劑（濃縮液體高堿） | 15% |
二乙二醇丁醚 | 5% |
水 | 75% |
獲得物化參數(shù)
外觀 | 5%PH | 總堿 | 游離堿 | 泡沫/25℃ | 泡沫/50℃ | 含氮量 | 含磷量 | 濁點 | 用途 |
黃色透明 | 8.15 | 0.3ml | 0ml | 5mm,2mm | 5mm,1mm | 0.05% | 0 | >85℃ | 清洗 |
五：試驗對比
清洗數(shù)量跟流程：

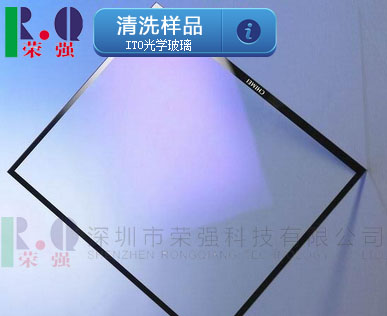

測試工件： | 未清洗的ITO光學(xué)玻璃20片。 |
清洗流程： | 超聲波清洗槽→純水水洗→純水慢拉→烘干→強光下觀察清洗效果 |
腐蝕對比:取鍍膜后光學(xué)玻璃，同清洗條件浸泡20min觀察鍍膜層的腐蝕情況：
處理方式 | 濃度 | 溫度 | 時間 | 清洗數(shù)量 |
超聲波 | 5% | 55℃ | 20min | 3組x 2片 |
清洗過程：
處理方式 | 濃度 | 溫度 | 時間 | 清洗數(shù)量 |
超聲波 | 5% | 55℃ | 20min | 5組x 2片 |
六：試驗數(shù)據(jù)
產(chǎn)品 | 單片清洗效率 | 清洗統(tǒng)計 | 腐蝕情況 |
知名產(chǎn)品 | >95% | 10片全部合格 | 20min部分微腐蝕 |
配方樣品 | >95% | 10片全部合格 | 20min未腐蝕 |
七：試驗結(jié)論
經(jīng)對比測試，配方樣品鍍ITO膜玻璃專用清洗劑與某行業(yè)知名公司產(chǎn)品效果相當(dāng)，此次小樣測試通過。與客戶和業(yè)務(wù)員溝通后，生產(chǎn)成本也能被客戶接受。可以放心推薦給客戶做大批量生產(chǎn)。
附錄：產(chǎn)品介紹
1、RF-25-1低泡表面活性劑（濃縮液體高堿）
http://www.4006666986.com.cn/sta_pro/96.html
2、PA-E無磷分散劑
http://www.4006666986.com.cn/sta_pro/217.html
