電路板超聲波中溫清洗劑案例分析
一：應用概述案例
清洗對象： | 電路板 |
清洗條件： | 中溫超聲波 |
清洗目的： | 去除表面油污、臟污及松香助焊劑，方便后續處理 |
清洗要求： | 表面油污、臟污及松香助焊劑去除徹底 工件無腐蝕變色，無水痕 |
工藝流程： | 超聲波清洗→水洗1→水洗2→純水洗3→烘干 |
關鍵字：電路板、超聲波、水洗、清洗、RQ-139C、RQ-226D
二：清洗樣品材料說明
電路板的又稱為：線路板，PCB板，鋁基板，高頻板，厚銅板，阻抗板，PCB，超薄線路板，超薄電路板，印刷（銅刻蝕技術）電路板等。電路板可稱為印刷線路板或印刷電路板，英文名稱為（PrintedCircuit Board）PCB、（FlexiblePrinted Circuit board）FPC線路板 （FPC線路板又稱柔性線路板柔性電路板是以聚酰亞胺或聚酯薄膜為基材制成的一種具有高度可靠性，絕佳的可撓性印刷電路板。具有配線密度高、重量輕、厚度薄、彎折性好的特點）和軟硬結合板（reechas，Soft and hard combination plate）-FPC與PCB的誕生與發展，催生了軟硬結合板這一新產品。因此，軟硬結合板，就是柔性線路板與硬性線路板，經過壓合等工序，按相關工藝要求組合在一起，形成的具有FPC特性與PCB特性的線路板。
三：榮強產品的選擇
電路板組裝前需要清洗干凈油污、臟污及松香助焊劑。榮強表面活性劑可以用于金屬清洗劑、電子工業清洗劑、玻璃清洗劑、線路板清洗劑、皮革清洗劑……但是本案例只針對電路板清洗做案例分析。 清洗條件是在中溫狀態下的超聲波清洗方式，按照以上條件，結合榮強產品的特點，選擇表面活性劑RQ-139C、RQ-226D，RQ-139C是特殊磷酸酯鹽，能透明溶解于15%的氫氧化鈉中，脫脂力強；表面活性劑RQ-226D在中高溫使用、脫脂力強、耐高溫，在高溫高堿中不析出、不分層，與常規助劑配合便成高品質脫脂劑，對各種油污清洗力好，對混合性油污有很好的脫脂力。
四：榮強產品的配方
組分
氫氧化鉀（清洗助劑） | 10% |
碳酸鈉（清洗助劑） | 2% |
三乙醇胺（清洗助劑） | 4% |
RQ-139C（表面活性劑） | 6% |
RQ-226D（表面活性劑） | 3% |
水（清洗助劑） | 75% |
五：清洗試驗過程

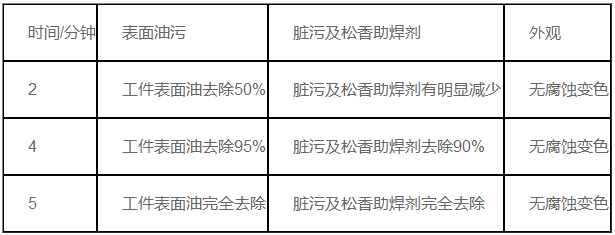

按照5%開槽試驗，使用電路板超聲波中低溫測試，結果如下：

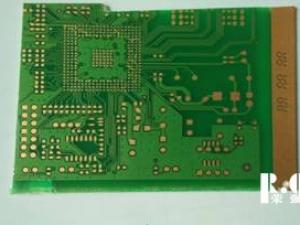

漂洗烘干，工件外觀無腐蝕，保持工件光亮度（證明榮強的產品清洗力強能有效處理電路板工件）
六：清洗試驗結果
該方案按照5%～10%開槽使用，超聲波中溫清洗狀態下，除油除松香助焊劑效果優異，漂洗后表面無殘留，清洗效果相當于或略優于傳統清洗劑，生產配制簡單，使用方便，安全無毒、腐蝕性小，對環境無污染，價格適中。
