手機(jī)蓋板（觸摸前屏）光學(xué)玻璃絲印前后清洗劑試驗(yàn)報(bào)告
一：應(yīng)用案例概述
清洗對(duì)象： | 手機(jī)蓋板光玻璃（絲印前和后）、光學(xué)玻璃退鍍 |
清洗條件： | 超聲波、浸泡 |
清洗目的： | 對(duì)比行業(yè)知名公司產(chǎn)品對(duì)表面油污及臟污清潔、脫膜、退鍍能力 |
清洗要求： | 表面油污去除徹底 工件無(wú)腐蝕 |
工藝流程： | 超聲波清洗槽→純水水洗→純水慢拉→烘干→強(qiáng)光下觀察清洗效果 |
關(guān)鍵字：手機(jī)、觸摸前屏、蓋板、玻璃、絲印、退鍍、超聲波、浸泡、RF-25-1、PH-E、PA-CH

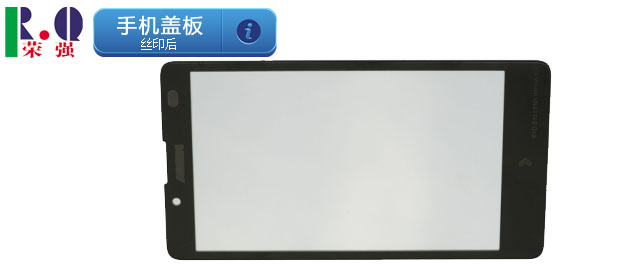

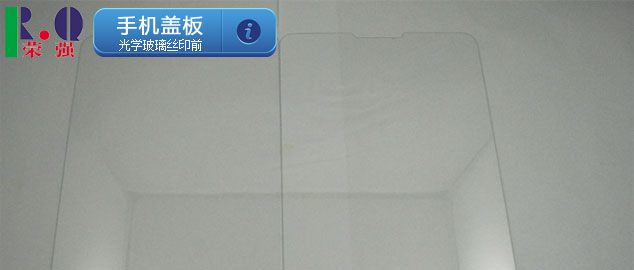

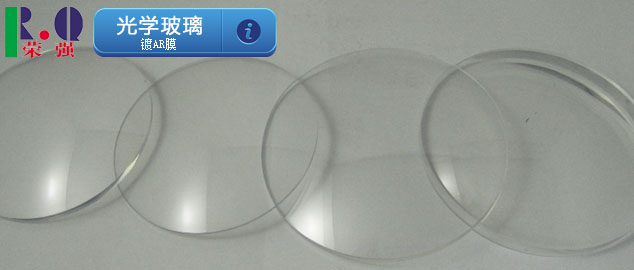

二：清洗樣品材料說(shuō)明
目前市場(chǎng)上高效的光學(xué)玻璃清洗劑需求很高，各種各樣的清洗劑產(chǎn)品良莠不齊，競(jìng)爭(zhēng)非常激烈。研發(fā)一種自己的清洗劑配方非常有必要。
三：榮強(qiáng)產(chǎn)品的選擇
為了更加能說(shuō)服我們公司產(chǎn)品的實(shí)力，我選擇了目前市場(chǎng)認(rèn)可度高，成本低廉，清洗效果極好的 行業(yè)知名公司產(chǎn)品來(lái)做參考和對(duì)比試驗(yàn)。
行業(yè)知名公司產(chǎn)品檢測(cè)參數(shù)：
外觀 | 5%PH | 總堿 | 游離堿 | 泡沫/25℃ | 泡沫/50℃ | 含氮量 | 含磷量 | 濃度 | 用途 |
無(wú)色透明 | 12.97 | 31.8ml | 30.1ml | 7mm,2mm | 7mm,1mm | 0.57% | 0.38% | 50% | 清洗、脫膜 |
產(chǎn)品優(yōu)點(diǎn)：
1、針對(duì)絲印前玻璃上的研磨粉，手印等臟污有極好的清洗效果；
2、針對(duì)絲印后玻璃上的油污，手印等有極好的清洗效果；
3、原液可以做光學(xué)玻璃的退膜劑使用，效果優(yōu)異；
4、泡沫極低，水洗極好，對(duì)白點(diǎn)有很好的效果。
缺點(diǎn)：堿度和PH很高，不能清洗有鏡面銀的玻璃和不能耐堿的玻璃。
四：榮強(qiáng)產(chǎn)品的配方
5% | |
10% | |
10% | |
NaOH | 18% |
葡萄糖酸鈉 | 7% |
水 | 50% |
獲得參數(shù)
外觀 | 5%PH | 總堿 | 游離堿 | 泡沫/25℃ | 泡沫/50℃ | 含氮量 | 含磷量 | 濃度 | 用途 |
黃色透明 | 12.95 | 25.8ml | 22.2ml | 7mm,2mm | 7mm,1mm | 0.3% | 0% | 50% | 清洗、脫膜 |
我們產(chǎn)品堿值更低，不含磷。
五：清洗試驗(yàn)過(guò)程
清洗工藝：
清洗方式 | 濃度 | 溫度 | 時(shí)間 | 清洗數(shù)量 |
超聲波 | 5% | 55℃ | 300s | 5組x 2片 |
退鍍工藝：
退鍍方式 | 濃度 | 溫度 | 時(shí)間 | 清洗數(shù)量 |
浸泡 | 原液 | 85℃ | 計(jì)時(shí) | 5組x 2片 |
六：清洗試驗(yàn)結(jié)果
單片清洗效率 | 清洗效率統(tǒng)計(jì) | 退鍍時(shí)間 | |
行業(yè)知名公司產(chǎn)品樣品 | >95% | 10片全部合格 | 3min退凈 |
配方樣品 | >95% | 10片全部合格 | 3min退凈 |
經(jīng)對(duì)比測(cè)試，配方樣品無(wú)論絲印前玻璃清洗，絲印后玻璃清洗還是光學(xué)玻璃退鍍都與行業(yè)知名公司產(chǎn)品 效果相當(dāng)，此次小樣測(cè)試通過(guò)。與客戶和業(yè)務(wù)員溝通后，生產(chǎn)成本也能被客戶接受?？梢苑判耐扑]給客戶做大批量生產(chǎn)。
我們產(chǎn)品堿值更低，不含磷，但是獲得一樣的效果。
附錄：
產(chǎn)品介紹
RF-25-1低泡表面活性劑
http://www.4006666986.com.cn/sta_pro/96.html
PH-E分散劑
http://www.4006666986.com.cn/sta_pro/138.html
PA-CH分散劑
http://www.4006666986.com.cn/sta_pro/204.html
